Резервуар, который не нужно спасать: четыре слоя защиты вместо бесконечного ремонта

Резервуарный парк — самый дорогой и самый уязвимый актив нефтебазы или терминала. Он же и самый недооцененный с точки зрения промышленной безопасности. Про резервуары вспоминают дважды: когда планируют бюджет на покраску и когда на соседнем объекте что-то загорелось. Между этими двумя моментами парк живет своей жизнью: ржавеет изнутри, дышит парами наружу, копит воду на плавающей крыше и статический заряд на патрубках.

В этой статье я хочу разобрать не «как тушить резервуар», а как сделать так, чтобы он перестал быть источником постоянных затрат и постоянного риска. За последние годы на рынке появились технологии, которые меняют саму логику эксплуатации: не бороться с последствиями конструкции, а убрать причину. Часть из них мы рассматривали для собственного парка, часть видели у коллег по отрасли. Здесь я излагаю то, что считаю важным для руководителя службы ПБ и ОТ, а не для проектировщика.

Три противника, с которыми мы боремся каждый год

У стального резервуара с плавающей крышей (РВСПК) три хронических противника, и все три заложены в конструкцию.

Атмосфера. Снег, дождь и ультрафиолет действуют прямо на плавающую крышу. Крыша должна двигаться, а на ней лежит вода и лед. Уплотнения и чехлы направляющих стоек под солнцем деградируют за несколько сезонов.

Внутренняя коррозия и потери. Над продуктом всегда есть паровоздушная смесь. Она уходит в атмосферу при «больших и малых дыханиях», конденсирует влагу на металле, создает взрывоопасную среду и питает пирофорные отложения.

Электростатика и молния. При наливе продукт накапливает заряд. Парк на открытой площадке — естественная мишень для молнии. Оба фактора не видны глазом и не проявляются до момента, когда уже поздно.

Против каждого из них у нас есть операционный ответ: покраска, чистка, ремонт затворов, замеры сопротивления, регламентные осмотры. Все это OPEX, который не заканчивается никогда, потому что причина остается на месте.

Анатомия отказов плавающей крыши

Когда мы разбирали дефектные ведомости по нескольким РВСПК, четыре точки повторялись из раза в раз.

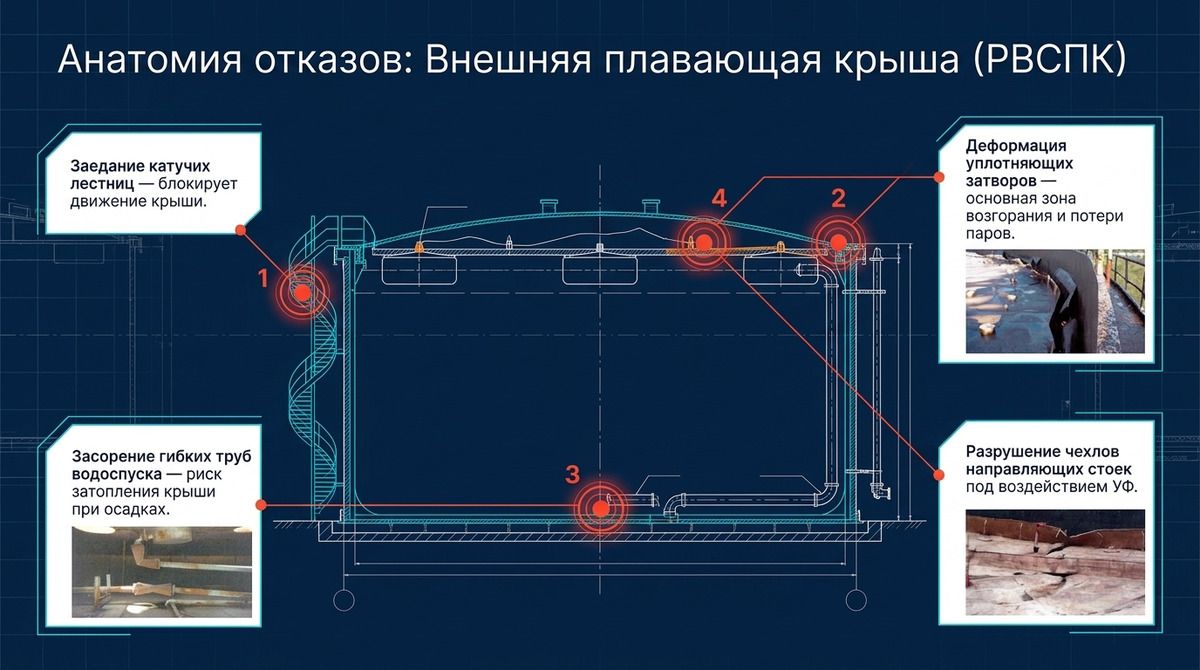

Рис. 1. Четыре типовые точки отказа внешней плавающей крыши: катучая лестница, уплотняющие затворы, гибкие трубы водоспуска, чехлы направляющих стоек

Заедание катучей лестницы блокирует движение крыши. Дальше либо перелив, либо перекос понтона. Деформация уплотняющих затворов — основная зона выхода паров и, соответственно, основная зона возгорания при ударе молнии. Засорение гибких труб водоспуска при затяжных осадках означает затопление крыши. Разрушение чехлов направляющих стоек под ультрафиолетом — мелочь, которая открывает путь воде и парам.

Ни одна из этих точек не является дефектом монтажа или эксплуатации. Это следствие того, что одна конструкция пытается делать две несовместимые работы: защищать от погоды и удерживать пары. Пока эти функции не разведены, дефектная ведомость будет повторяться.

Разделить функции: купол сверху, понтон внутри

Решение, которое я считаю принципиальным, звучит просто: погоду отдаем одному элементу, пары — другому.

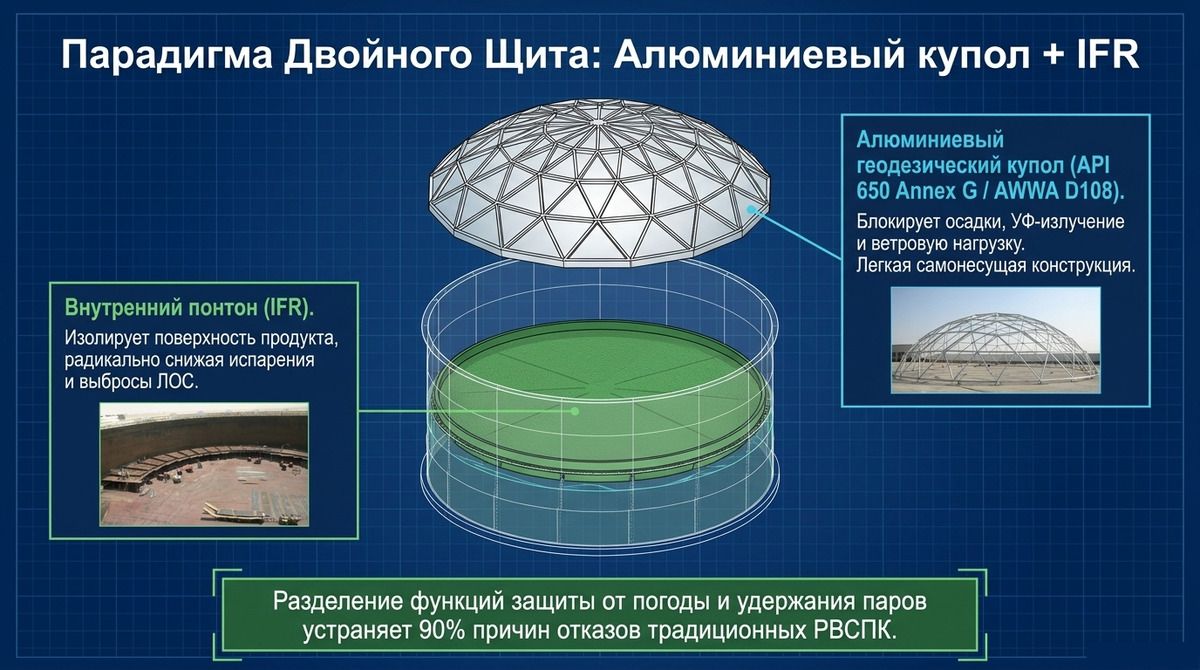

Рис. 2. Алюминиевый геодезический купол принимает на себя осадки, ультрафиолет и ветер. Внутренний понтон изолирует поверхность продукта

Алюминиевый геодезический купол — легкая самонесущая конструкция, собирается на болтах без сварки и без тяжелых кранов. Алюминий не корродирует в наших условиях и не требует покраски. Купол блокирует осадки, ультрафиолет и ветровую нагрузку. Внутренний понтон под куполом работает в сухих условиях: ему не нужны водоспуски, чехлы и защита от снега. Он делает ровно одно — закрывает поверхность продукта и радикально снижает испарение.

Что это дает в цифрах и в организационном смысле, удобно свести в таблицу.

По оценкам поставщиков, разделение функций убирает порядка 90 % причин отказов, перечисленных на рис. 1. Я бы к этой цифре относился как к ориентиру, а не как к гарантии, но принцип верный: то, чего нет в конструкции, не может сломаться.

Отдельно подчеркну строчку про огневые работы. Для действующего парка это часто решающий аргумент. Монтаж без сварки означает, что соседние резервуары не нужно выводить из эксплуатации и продувать. Для терминала с непрерывным грузопотоком это разница между проектом на месяц и проектом на сезон.

Если резервуар уже старый: вкладыш вместо капремонта

Не каждый резервуар доживает до модернизации крыши. Типовая ситуация: экспертиза промышленной безопасности выдала отрицательное заключение по днищу или нижним поясам, огневые работы на площадке запрещены, а резервуар нужен в работе через несколько дней. Классический ответ — вывод из эксплуатации на месяцы, сварка, покраска, новая экспертиза.

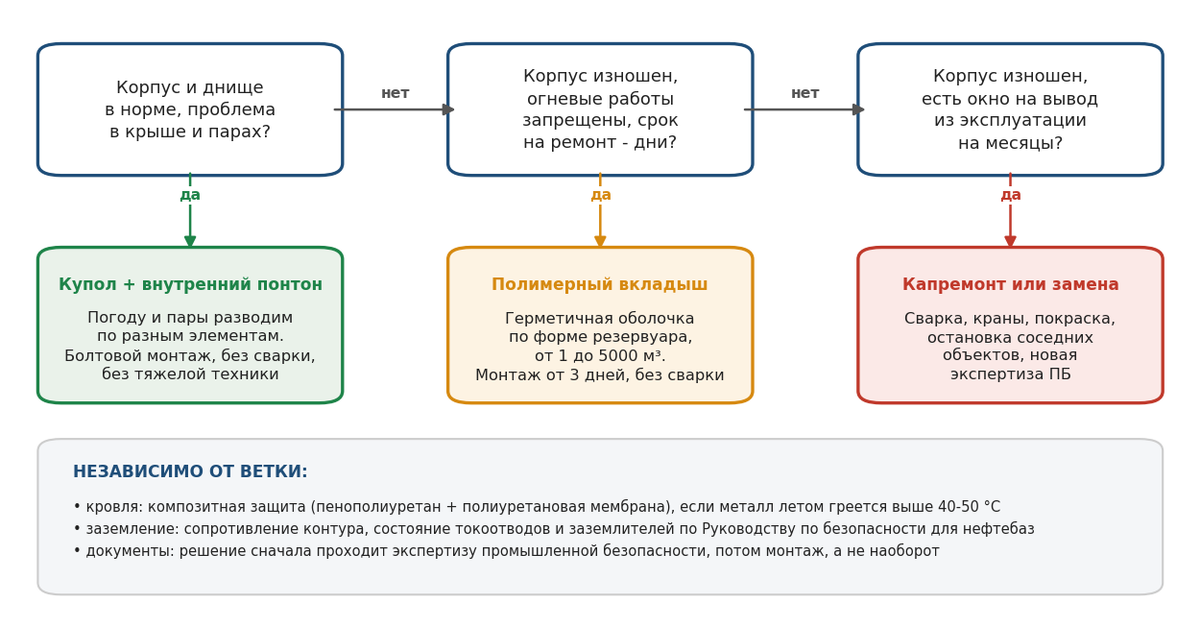

Рис. 3. Какое решение выбрать для конкретного резервуара: три ветки в зависимости от состояния корпуса и доступного окна на работы

Альтернатива, которая появилась в отрасли, — полимерный вкладыш. Это герметичная оболочка из ПВХ или термопластичного полиуретана, изготовленная индивидуально по форме конкретного резервуара, от 1 до 5000 кубометров. Она вводится внутрь и принимает на себя всю нагрузку по герметичности. Старый стальной корпус становится несущей конструкцией, а не емкостью. Монтаж от трех дней, без сварки. Заявленный ресурс — двадцать лет и более.

Для нас важны две вещи. Первая — юридическая. По опыту поставщиков, резервуар со вкладышем проходит экспертизу ПБ с положительным заключением без нового комплекта разрешительной документации. Это нужно проверять на своем объекте с экспертной организацией заранее, а не после монтажа. Вторая — физическая, и она, на мой взгляд, интереснее.

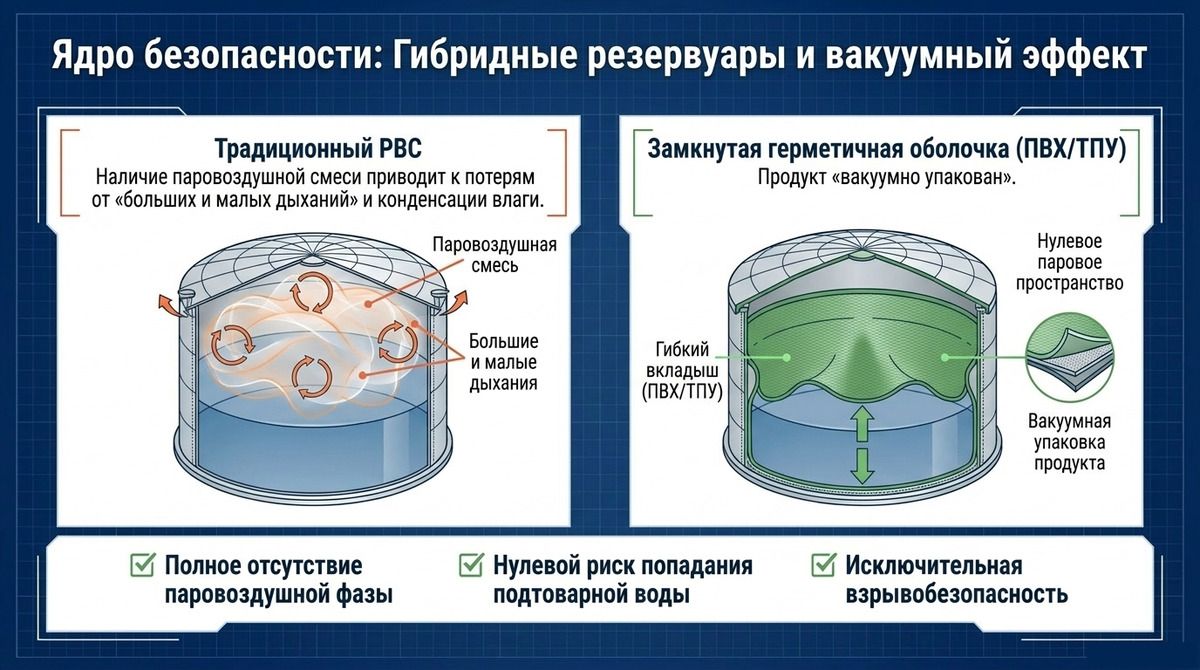

Рис. 4. Слева: паровоздушная смесь над продуктом, потери от «дыханий» и конденсация влаги. Справа: гибкий вкладыш прилегает к продукту, парового пространства нет

Гибкий вкладыш прилегает к поверхности продукта и опускается вместе с уровнем. Парового пространства нет. Продукт фактически упакован под вакуумом. Отсюда сразу три следствия: нет паровоздушной фазы, значит, нет взрывоопасной среды внутри; нет конденсации, значит, нет подтоварной воды; нет «дыханий», значит, нет потерь и выбросов. Для службы ПБ это означает, что целый класс сценариев из ПЛА просто исчезает из резервуара.

Кровля: почему она стареет быстрее стенки

Есть еще один участник, о котором вспоминают реже, чем о крыше и днище. Это стационарная кровля и ее несущие элементы. Они несут максимальную нагрузку и при этом летом нагреваются на солнце до 60 °C.

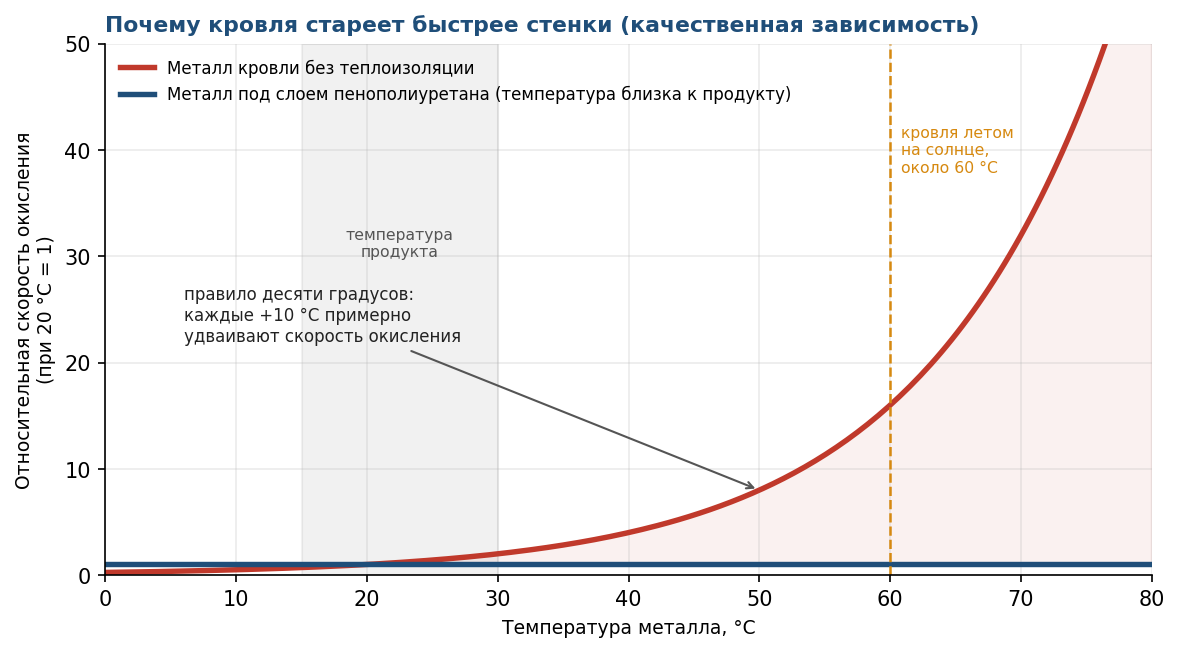

Рис. 5. Скорость окисления металла и образования пирофорных отложений растет с температурой экспоненциально. Слой теплоизоляции держит металл кровли вблизи температуры продукта

Химия здесь простая. Скорость окисления и образования пирофорных отложений зависит от температуры экспоненциально: каждые десять градусов примерно удваивают ее. Металл кровли при 60 °C стареет на порядок быстрее, чем стенка при 20 °C. Обычная краска этого теплового потока не останавливает: она защищает от влаги, но не от температуры.

Решение, которое мне представляется правильным, — композитная защита кровли.

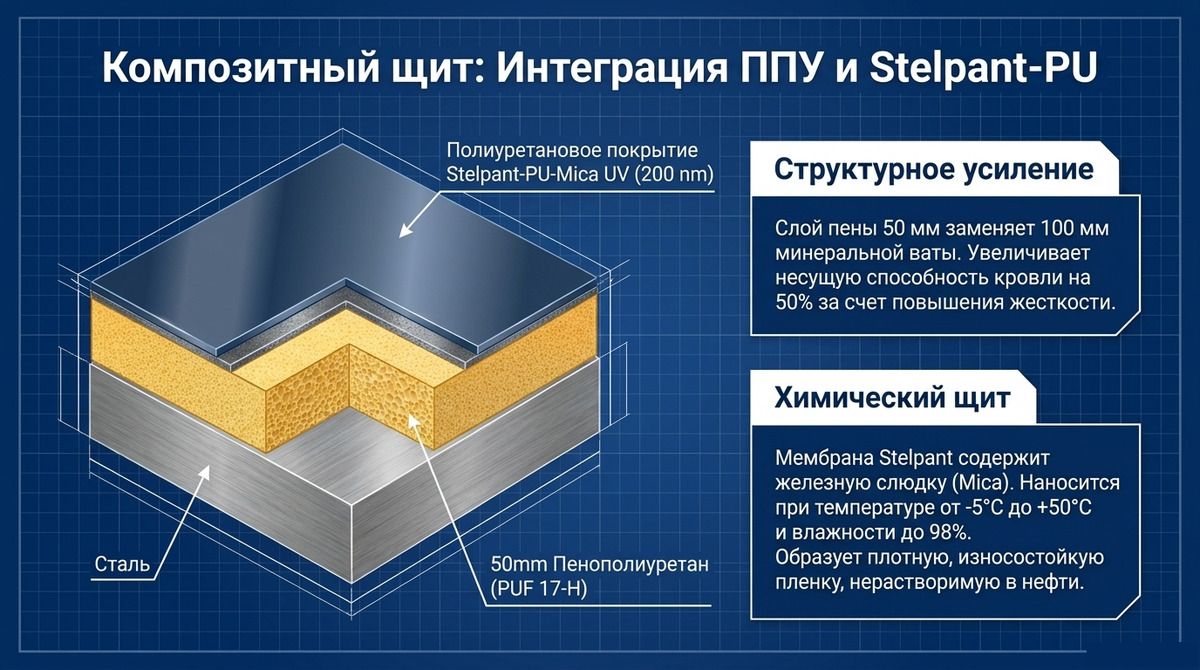

Рис. 6. Композитный щит кровли: сталь, слой пенополиуретана 50 мм, полиуретановая мембрана с железной слюдой

На сталь наносится слой жесткого пенополиуретана толщиной 50 мм, сверху — полиуретановая мембрана с добавлением железной слюды. Слой пены заменяет по теплоизоляции 100 мм минеральной ваты и за счет жесткости увеличивает несущую способность кровли примерно наполовину. Мембрана образует плотную износостойкую пленку, нерастворимую в нефти, и наносится в широком диапазоне условий: от минус 5 до плюс 50 °C при влажности до 98 %. Это означает, что работы не привязаны к короткому летнему окну.

Одна техническая деталь, на которую стоит обратить внимание при выборе подрядчика: плотность пены. При базовой плотности 50-60 кг/м³ пенополиуретан впитывает нефтепродукты. Чтобы полностью заблокировать проникновение, нужен либо верхний слой плотностью выше 80 кг/м³, либо защитная эмаль поверх. Если в коммерческом предложении этого пункта нет, спросите о нем сами. Бонус для северных объектов: при снижении температуры газ в закрытых ячейках сжимается, и теплоизоляция становится только лучше.

Невидимая угроза: статика и молния

Все, о чем шла речь выше, касается материалов. Заземление — это про регламент, и здесь есть два момента, которые я бы вынес на уровень руководителя службы.

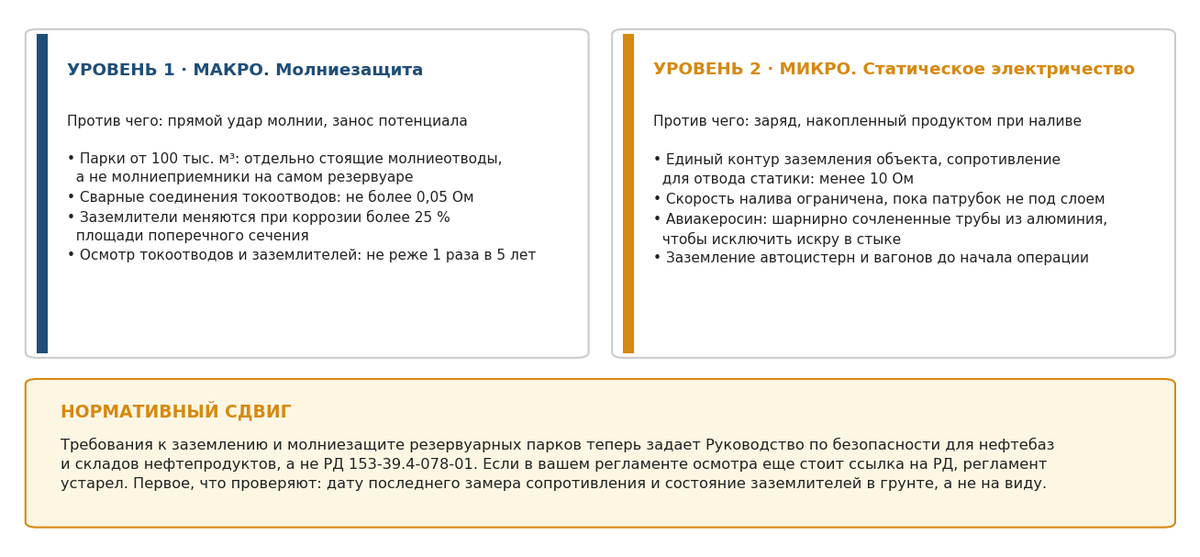

Рис. 7. Два уровня защиты: молниезащита парка и отвод статического электричества. Требования задает Руководство по безопасности для нефтебаз

Первый момент — нормативный сдвиг. Многие регламенты осмотра на объектах до сих пор ссылаются на РД 153-39.4-078-01. Действующие требования задает Руководство по безопасности для нефтебаз и складов нефтепродуктов. Если ваш регламент ссылается на РД, он устарел, и при проверке это будет первым замечанием. Из Руководства следует конкретный мандат на инспекцию: заземлители подлежат замене при коррозии более 25 % площади поперечного сечения, осмотр токоотводов и заземлителей проводится не реже одного раза в пять лет. Практика показывает, что заземлитель в грунте живет своей жизнью: на виду все хорошо, а под землей сечения уже нет.

Второй момент — разные уровни для разных угроз. Молниезащита — это макроуровень. Для парков от 100 тысяч кубометров нужны отдельно стоящие молниеотводы, а не молниеприемники на самом резервуаре. Сопротивление сварных соединений токоотводов — не более 0,05 Ом. Статика — микроуровень. Единый контур заземления объекта с сопротивлением для отвода статики менее 10 Ом, заземление автоцистерн и вагонов до начала операции, ограничение скорости налива, пока патрубок не под слоем продукта.

Критическая деталь для тех, кто работает с авиационным керосином: при наливе обязательны шарнирно сочлененные трубы из алюминия. Стальной шарнир может дать искру в стыке, алюминиевый — нет. Это мелочь, которая не стоит почти ничего и которая закрывает один из самых неприятных сценариев.

Как это складывается в систему

Каждая из перечисленных технологий работает сама по себе. Но настоящий эффект возникает, когда они закрывают друг друга.

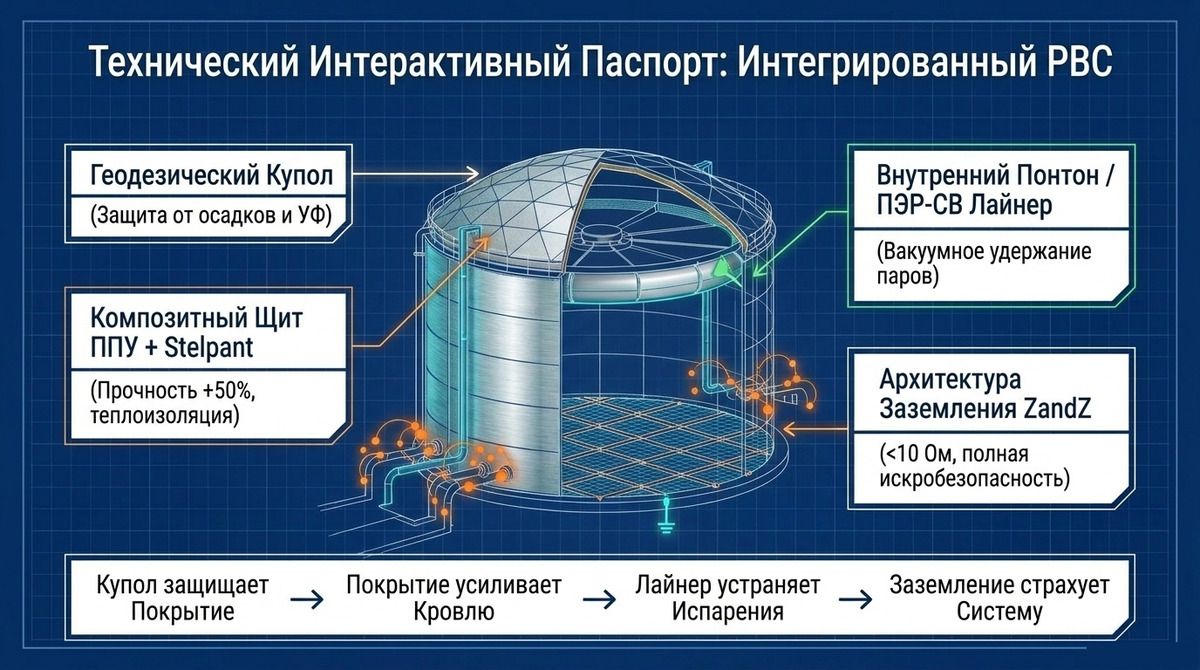

Рис. 8. Интегрированный резервуар: купол, композитная кровля, внутренний понтон или вкладыш, двухуровневое заземление

Логика цепочки такая. Купол защищает покрытие кровли от осадков и ультрафиолета, и оно живет дольше. Покрытие держит температуру металла и усиливает несущую способность. Понтон или вкладыш убирает паровое пространство, и молнии становится нечего поджигать. Заземление страхует всю систему на случай, если что-то из предыдущего не сработало. Ни один элемент не заменяет другой, но каждый снижает нагрузку на следующий.

Для службы ПБ и ОТ это меняет содержание работы. Вместо ежегодного цикла «покрасили, почистили, заменили затвор, замерили сопротивление» появляется цикл «осмотрели, зафиксировали, запланировали». Это другая нагрузка на персонал и другая структура рисков в ПЛА.

Экономика: разовые вложения против бесконечных расходов

Вопрос, который зададут первым: сколько это стоит и зачем, если резервуар и так работает. Я отвечаю через структуру затрат, а не через конкретные суммы, потому что суммы у каждого парка свои.

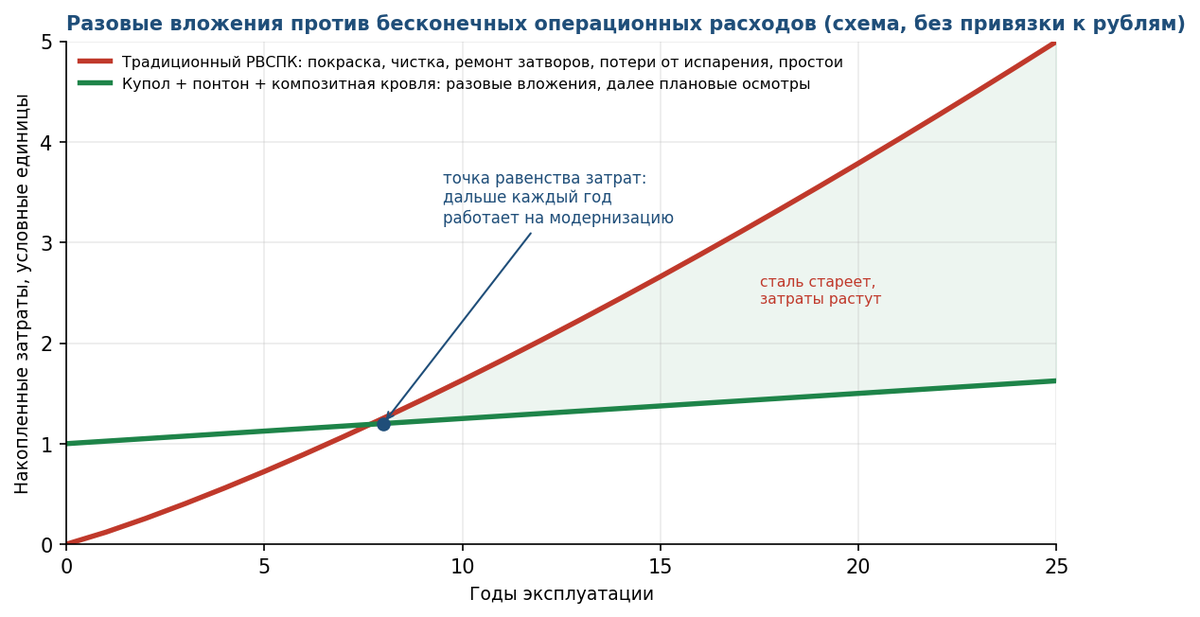

Рис. 9. Традиционный резервуар требует растущих операционных расходов весь срок службы. Модернизированный требует разовых вложений и плановых осмотров

У традиционного РВСПК операционные расходы растут по мере старения стали: чаще покраска, чаще ремонт затворов, больше простоев, и все это время продукт испаряется. У модернизированного резервуара затраты сосредоточены в начале, а дальше идут плановые осмотры. Точка, где накопленные затраты сравниваются, зависит от климата, продукта и состояния парка, но она есть всегда, и за ней каждый год работает на модернизацию.

Три цифры, которые можно использовать при разговоре с финансистами. Гарантированный срок службы модернизированного резервуара с композитной защитой — 25 лет и более. Сварочных работ при монтаже куполов и вкладышей — ноль, соседние объекты не останавливаются. Выбросов паровоздушной смеси и дыхательных потерь — около нуля. Первая цифра — про CAPEX, вторая — про упущенную выручку терминала, третья — про экологические платежи и про то, что каждый кубометр испарившегося продукта тоже кто-то оплатил.

Начинать я советую не с полного пакета. Возьмите один резервуар с самой длинной дефектной ведомостью, посчитайте по нему годовой OPEX за три года и сравните с предложением по куполу и понтону. Обычно этого достаточно, чтобы разговор о бюджете перешел из плоскости «зачем» в плоскость «в какой очередности».

Проверьте себя

• На какой документ ссылается ваш регламент осмотра заземляющих устройств: на Руководство по безопасности для нефтебаз, ФНП или на РД 153-39.4-078-01?
• Когда последний раз вскрывали заземлитель в грунте, а не только замеряли сопротивление сверху?
• Сколько раз за последние три года на плавающей крыше стояла вода после осадков, и есть ли это в журнале?
• Какова температура металла кровли в июльский полдень? Если никто не измерял, считайте, что около 60 °C.
• Есть ли в ПЛА сценарий «затопление плавающей крыши» и кто по нему действует ночью?
• Если экспертиза завтра выдаст отрицательное заключение по днищу, сколько дней резервуар будет вне работы и есть ли план Б?
• При наливе авиакеросина используются шарнирные трубы из алюминия или из стали?
• Какая доля годового бюджета на парк идет на повторяющиеся работы, которые устраняют следствие, а не причину?

Заключение

Резервуарный парк — не приговор к вечному ремонту. Технологии, которые я перечислил, не экзотика: купола и внутренние понтоны стоят на объектах много лет, вкладыши и композитные покрытия применяются на действующих терминалах, требования к заземлению прописаны в Руководстве, которое обязательно для всех. Новое здесь одно — взгляд на резервуар как на систему, в которой каждый слой защиты снимает нагрузку со следующего.

Задача службы промышленной безопасности — не только реагировать на инцидент, но и убирать из объекта причины, по которым инцидент возможен. Резервуар без парового пространства, без воды на крыше и с исправным заземлением — это резервуар, у которого просто меньше способов загореться. Именно это я и называю управлением риском.

Технические характеристики решений (купол по API 650 Annex G / AWWA D108, полимерные вкладыши, композитные покрытия кровли, требования к заземлению) приведены по данным производителей и действующего Руководства по безопасности для нефтебаз и складов нефтепродуктов. Выбор конкретного решения для объекта требует экспертизы промышленной безопасности.
