구조할 필요 없는 탱크: 끝없는 수리 대신 네 겹의 보호

탱크 단지는 유류저장소나 터미널에서 가장 비싸고 가장 취약한 자산이다. 동시에 산업안전 관점에서 가장 과소평가된 자산이기도 하다. 탱크는 두 번 떠오른다. 도장 예산을 짤 때, 그리고 옆 사업장에서 무언가 불이 났을 때다. 그 두 순간 사이에 단지는 제 나름의 삶을 산다. 안에서 녹슬고, 증기를 밖으로 내쉬며, 부상지붕 위에 물을 모으고, 노즐에 정전기를 쌓는다.

이 글에서 다루려는 것은 “탱크 화재를 어떻게 끄는가”가 아니라, 탱크가 상시적인 비용과 상시적인 위험의 원천이 되는 것을 어떻게 멈추는가이다. 최근 몇 년 사이 운영의 논리 자체를 바꾸는 기술들이 시장에 나타났다. 설계가 낳는 결과와 싸우는 대신 원인을 없애는 방식이다. 그중 일부는 우리 단지를 위해 검토했고, 일부는 업계 동료들에게서 보았다. 여기서는 설계자가 아니라 산업안전·보건 부서장에게 중요하다고 생각하는 내용을 정리한다.

해마다 상대하는 세 적수

외부 부상지붕을 가진 강제 탱크에는 만성적인 적수가 셋 있고, 셋 모두 설계 안에 들어 있다.

대기다. 눈과 비, 자외선이 부상지붕에 그대로 작용한다. 지붕은 움직여야 하는데 그 위에는 물과 얼음이 놓인다. 실링과 가이드 폴 커버는 햇빛 아래 몇 계절이면 열화된다.

내부 부식과 손실이다. 제품 위에는 언제나 유증기가 있다. 이 증기는 ‘대호흡과 소호흡’ 때 대기로 빠져나가고, 금속 표면에 수분을 응축시키며, 폭발성 분위기를 만들고 자연발화성 퇴적물을 키운다.

정전기와 낙뢰다. 출하 시 제품은 전하를 축적한다. 야외에 있는 단지는 낙뢰의 자연스러운 표적이다. 두 요인 모두 눈에 보이지 않고, 늦어질 때까지 드러나지 않는다.

각각에 대해 운영상의 답은 있다. 도장, 청소, 실링 보수, 저항 측정, 정기 점검이다. 그러나 이 모든 것은 끝나지 않는 운영비다. 원인이 그대로 남아 있기 때문이다.

부상지붕 고장의 해부

여러 외부 부상지붕 탱크의 결함 목록을 정리해 보니, 네 지점이 매번 반복되었다.

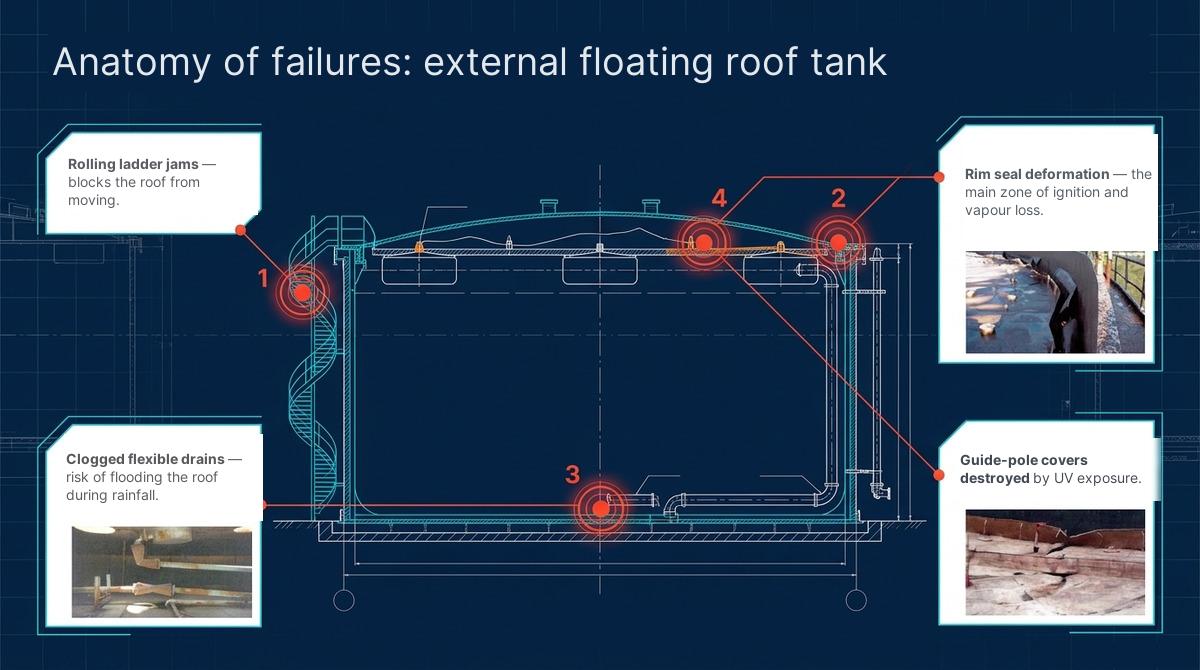

그림 1. 외부 부상지붕에서 반복되는 네 가지 고장 지점: 롤링 래더, 실링(림 실), 유연 배수관, 가이드 폴 커버

롤링 래더가 끼면 지붕의 움직임이 막힌다. 그다음은 넘침이거나 폰툰의 기울어짐이다. 실링의 변형은 증기가 빠져나가는 주된 구역이고, 따라서 낙뢰 시 주된 발화 구역이기도 하다. 장마 때 유연 배수관이 막히면 지붕이 잠긴다. 자외선에 의한 가이드 폴 커버 파손은 사소해 보이지만 물과 증기에 길을 열어 준다.

이 가운데 어느 것도 시공이나 운영의 결함이 아니다. 하나의 구조물이 서로 양립하지 않는 두 가지 일, 즉 날씨를 막는 일과 증기를 가두는 일을 동시에 하려는 데서 비롯된 결과다. 이 기능이 분리되지 않는 한 결함 목록은 계속 되풀이된다.

기능을 나눈다: 위에는 돔, 안에는 폰툰

원칙적이라고 생각하는 해법은 단순하다. 날씨는 한 요소에 맡기고, 증기는 다른 요소에 맡긴다.

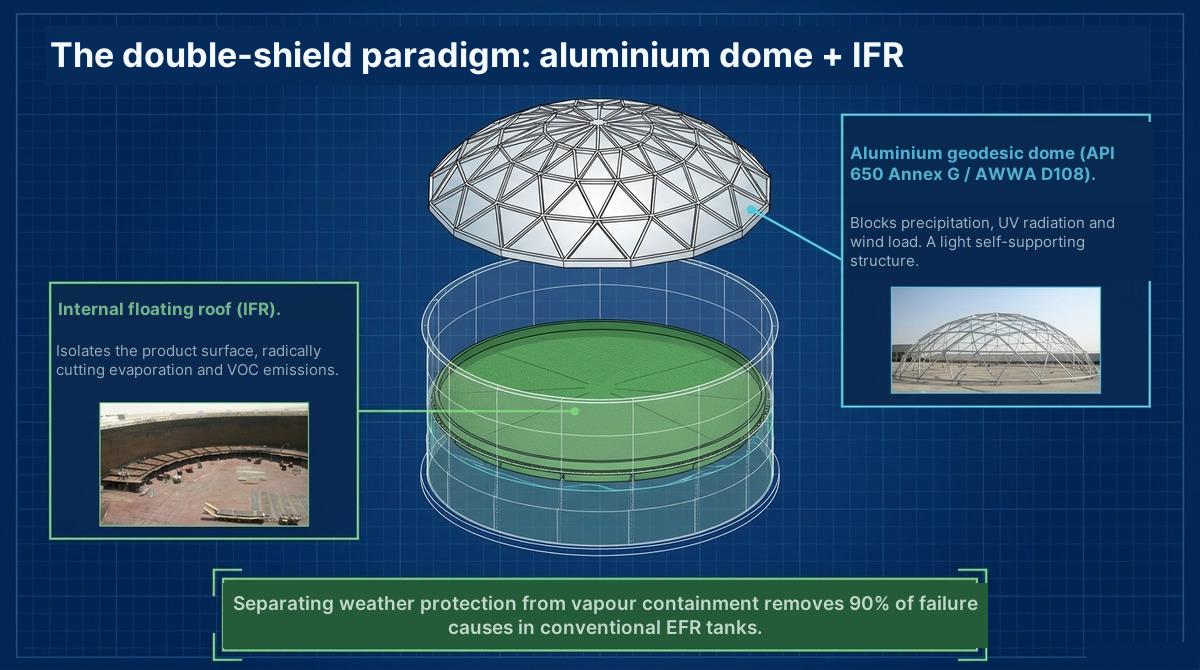

그림 2. 알루미늄 지오데식 돔이 강수·자외선·풍하중을 받아낸다. 내부 폰툰은 제품 표면을 덮는다

알루미늄 지오데식 돔은 가벼운 자립 구조물로, 용접 없이 볼트로 조립하며 대형 크레인도 필요 없다. 알루미늄은 우리 조건에서 부식되지 않고 도장도 필요 없다. 돔은 강수와 자외선, 풍하중을 막는다. 돔 아래의 내부 폰툰은 마른 조건에서 일한다. 배수관도, 커버도, 제설 대책도 필요 없다. 하는 일은 정확히 하나, 제품 표면을 덮어 증발을 근본적으로 줄이는 것이다.

이것이 수치와 조직 운영 면에서 무엇을 주는지는 표로 정리하면 보기 편하다.

공급사 추정에 따르면 기능 분리는 그림 1에 열거된 고장 원인의 약 90 %를 없앤다. 나는 이 수치를 보증이 아니라 기준점으로 본다. 다만 원리는 옳다. 설계에 없는 것은 고장 날 수 없다.

화기 작업에 관한 항목은 따로 강조하고 싶다. 가동 중인 단지에서는 이것이 결정적인 논거가 되는 경우가 많다. 용접 없는 설치란 이웃 탱크를 정지시키고 퍼지할 필요가 없다는 뜻이다. 화물 흐름이 끊이지 않는 터미널에서는 한 달짜리 공사와 한 계절짜리 공사의 차이다.

탱크가 이미 낡았다면: 대수선 대신 라이너

모든 탱크가 지붕 개선까지 버티는 것은 아니다. 전형적인 상황은 이렇다. 산업안전 감정이 바닥판이나 하부 동판에 부정적 결론을 내렸고, 현장에서 화기 작업은 금지되어 있으며, 탱크는 며칠 뒤 다시 운전에 필요하다. 고전적인 답은 몇 달간의 운전 정지, 용접, 도장, 그리고 새로운 감정이다.

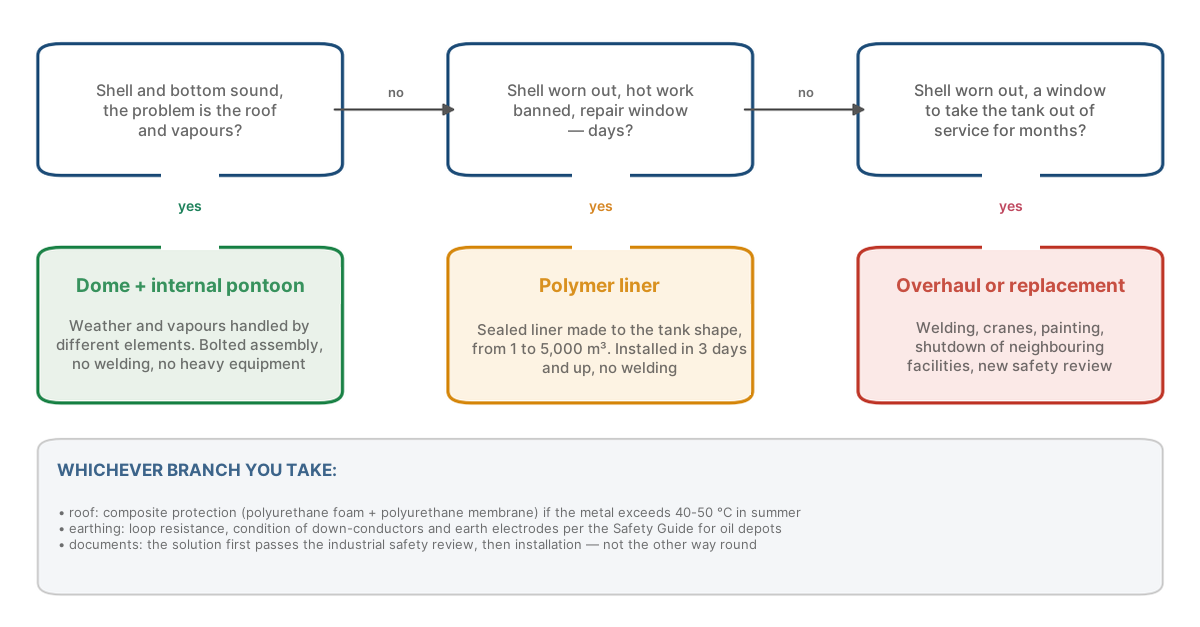

그림 3. 특정 탱크에 어떤 해법을 고를 것인가: 동체 상태와 확보 가능한 작업 기간에 따른 세 갈래

업계에 등장한 대안은 고분자 라이너다. PVC 또는 열가소성 폴리우레탄으로 만든 밀폐 외피로, 개별 탱크 형상에 맞춰 1~5,000 세제곱미터까지 제작된다. 탱크 안에 넣으면 기밀 기능 전체를 떠맡는다. 오래된 강제 동체는 용기가 아니라 지지 구조물이 된다. 설치는 사흘부터, 용접은 없다. 공표된 수명은 20년 이상이다.

우리에게 중요한 것은 두 가지다. 첫째는 법적인 부분이다. 공급사들의 경험에 따르면, 라이너를 넣은 탱크는 새로운 인허가 서류 일습 없이 산업안전 감정을 통과해 긍정적 결론을 받는다. 이는 설치 후가 아니라 사전에 감정기관과 자기 사업장 기준으로 확인해야 한다. 둘째는 물리적인 부분이며, 내 생각에는 이쪽이 더 흥미롭다.

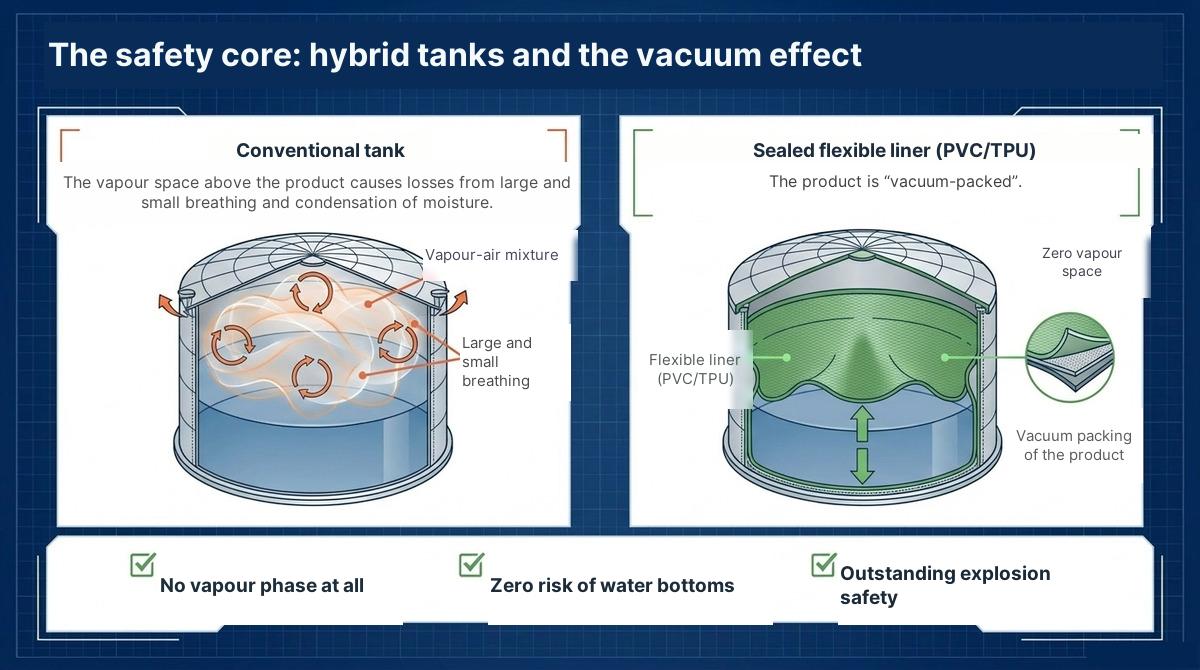

그림 4. 왼쪽: 제품 위의 유증기, ‘대호흡·소호흡’ 손실과 수분 응축. 오른쪽: 유연 라이너가 제품에 밀착해 증기 공간이 없다

유연 라이너는 제품 표면에 밀착해 액위와 함께 내려간다. 증기 공간이 없다. 제품은 사실상 진공 포장된 상태가 된다. 여기서 곧바로 세 가지가 따라온다. 유증기 상이 없으니 내부에 폭발성 분위기가 없다. 응축이 없으니 바닥수가 없다. ‘호흡’이 없으니 손실도 배출도 없다. 산업안전 부서에는 비상대응계획의 시나리오 한 부류가 통째로 그 탱크에서 사라진다는 뜻이다.

고정 지붕: 왜 동체보다 빨리 늙는가

부상지붕이나 바닥판보다 덜 언급되는 참가자가 하나 더 있다. 고정 지붕과 그 지지 부재다. 최대 하중을 받으면서 여름에는 햇빛에 60 °C까지 달아오른다.

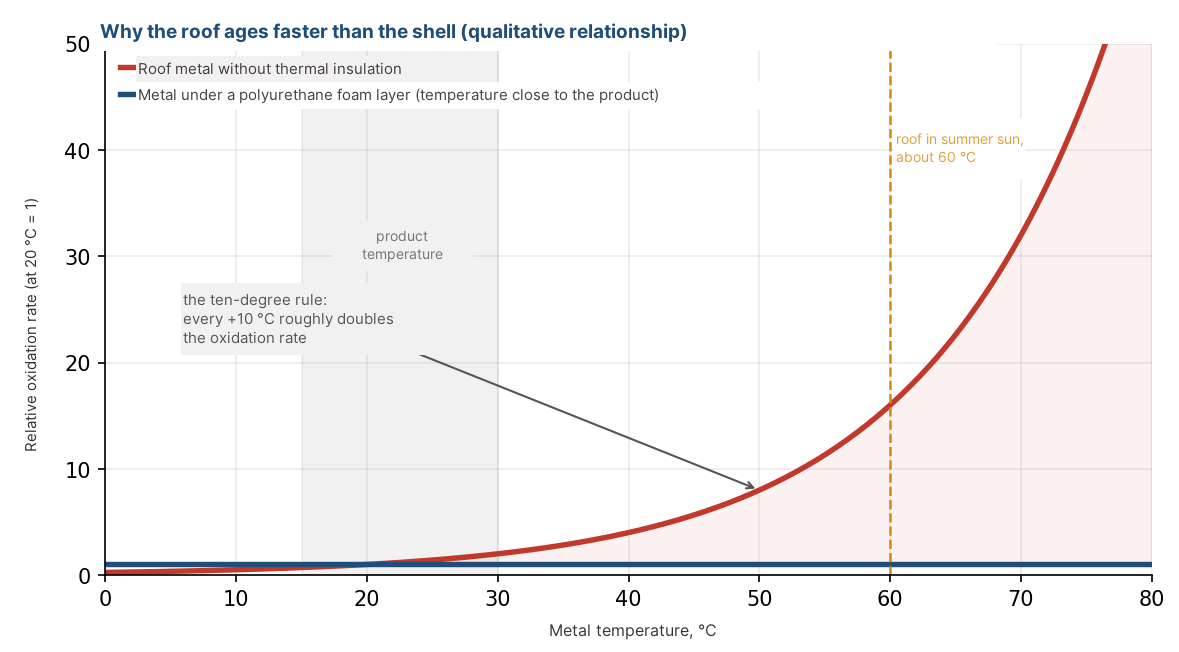

그림 5. 금속의 산화 속도와 자연발화성 퇴적물 생성 속도는 온도에 따라 지수적으로 증가한다. 단열층은 지붕 금속을 제품 온도에 가깝게 유지한다

여기서의 화학은 단순하다. 산화와 자연발화성 퇴적물 생성 속도는 온도에 지수적으로 의존한다. 10도마다 대략 두 배가 된다. 60 °C의 지붕 금속은 20 °C의 동체보다 한 자릿수 빠르게 노화한다. 보통 도료는 이 열 흐름을 막지 못한다. 습기는 막아 주지만 온도는 막아 주지 않기 때문이다.

내가 옳다고 보는 해법은 지붕의 복합 보호다.

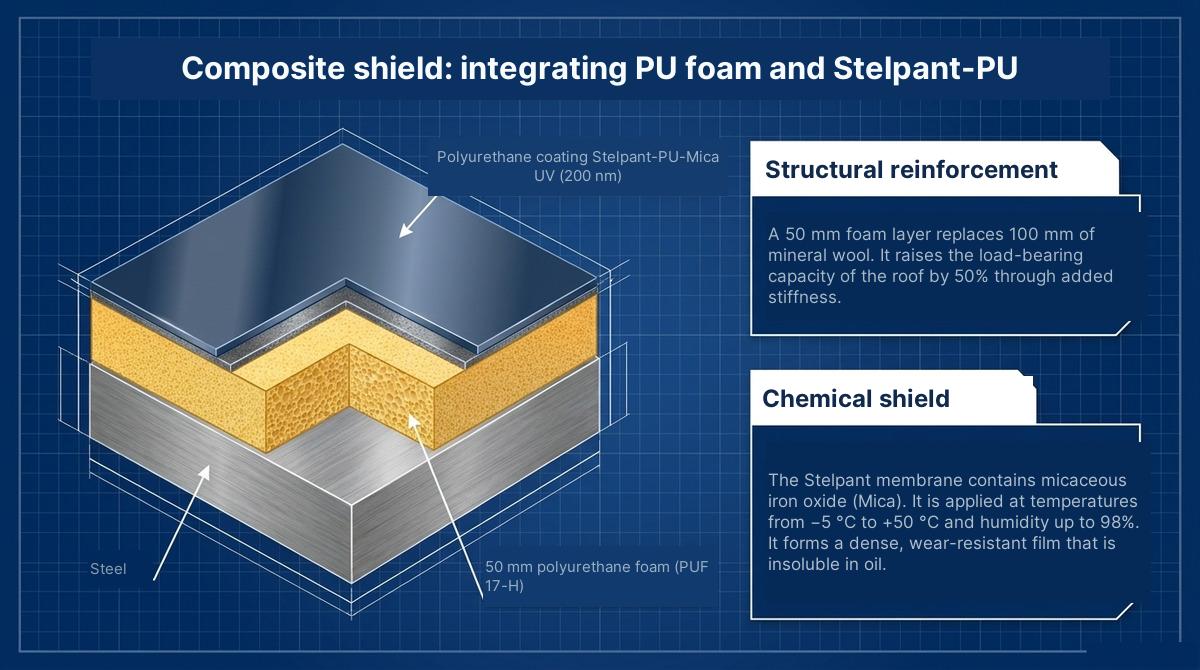

그림 6. 지붕 복합 보호층: 강판, 50 mm 폴리우레탄 폼, 운모상 산화철이 들어간 폴리우레탄 멤브레인

강판 위에 두께 50 mm의 경질 폴리우레탄 폼을 시공하고, 그 위에 운모상 산화철을 넣은 폴리우레탄 멤브레인을 덮는다. 단열 성능으로 보면 이 폼 층은 광물면 100 mm를 대체하며, 강성 덕분에 지붕의 지지 능력을 약 절반 높인다. 멤브레인은 치밀하고 마모에 강하며 석유에 녹지 않는 피막을 만들고, 영하 5 °C에서 영상 50 °C, 습도 98 %까지 넓은 조건에서 시공할 수 있다. 즉 작업이 짧은 여름 기간에 묶이지 않는다.

시공사를 고를 때 눈여겨볼 기술적 세부 하나는 폼의 밀도다. 기본 밀도 50-60 kg/m³에서는 폴리우레탄 폼이 석유제품을 흡수한다. 침투를 완전히 막으려면 밀도 80 kg/m³ 이상의 상부 층이나 표면 보호 에나멜이 필요하다. 견적서에 이 항목이 없다면 직접 물어보라. 한랭지 사업장에는 덤도 있다. 온도가 내려가면 독립 기포 속 기체가 수축해 단열 성능이 오히려 좋아진다.

보이지 않는 위협: 정전기와 낙뢰

위에서 말한 것은 모두 재료에 관한 이야기다. 접지는 규정의 문제이며, 여기에는 부서장 수준에서 다뤄야 할 두 가지가 있다.

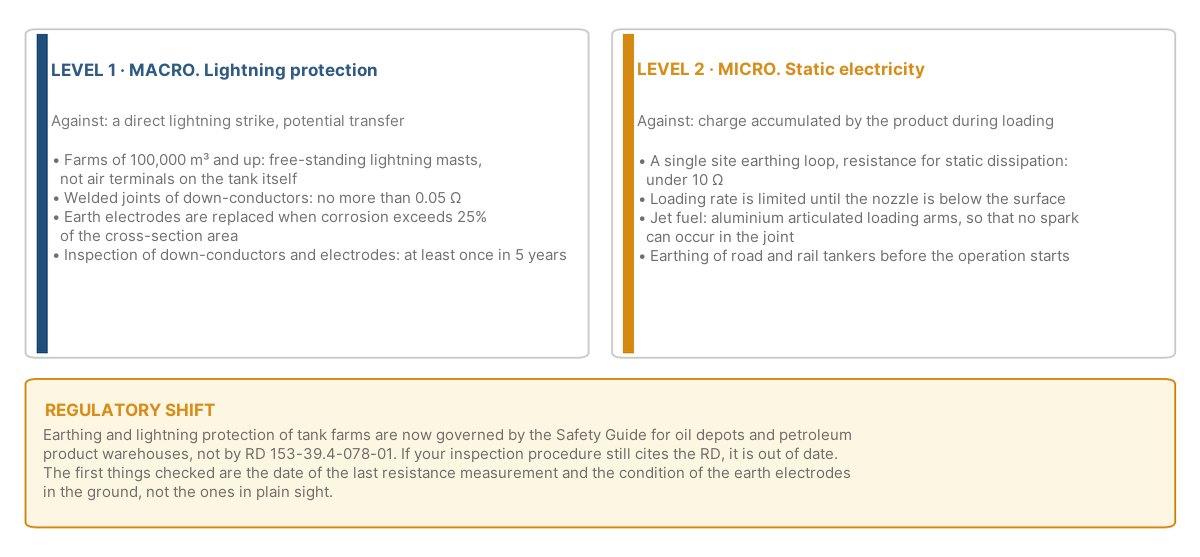

그림 7. 두 단계의 보호: 탱크 단지의 낙뢰 보호와 정전기 방출. 요구사항은 유류저장소 안전지침이 정한다

첫째는 규범의 이동이다. 많은 사업장의 점검 규정은 아직도 РД 153-39.4-078-01을 인용한다. 현행 요구사항은 ‘유류저장소 및 석유제품 창고 안전지침’이 정한다. 규정이 РД를 인용한다면 그것은 낡은 것이며, 점검에서 가장 먼저 지적될 것이다. 지침에서는 구체적인 점검 의무가 도출된다. 접지극은 단면적의 25 %를 넘는 부식이 있으면 교체해야 하고, 인하도선과 접지극 점검은 5년에 한 번 이상 실시해야 한다. 실무를 보면 땅속 접지극은 제 나름의 삶을 산다. 겉보기에는 멀쩡한데 땅 밑에서는 단면이 이미 사라져 있다.

둘째는 위협마다 층위가 다르다는 점이다. 낙뢰 보호는 거시 층위다. 10만 세제곱미터 이상 단지에는 탱크 자체의 수뢰부가 아니라 독립 피뢰침이 필요하다. 인하도선 용접 접속부의 저항은 0.05 Ω을 넘지 않아야 한다. 정전기는 미시 층위다. 정전기 방출 저항이 10 Ω 미만인 사업장 단일 접지망, 작업 시작 전 탱크로리와 화차의 접지, 노즐이 제품 층 아래로 들어갈 때까지의 출하 속도 제한이다.

항공유를 다루는 사람에게 결정적인 세부가 있다. 출하 시 알루미늄 관절형 로딩암이 필수라는 점이다. 강제 관절은 이음부에서 불꽃을 낼 수 있지만 알루미늄은 그렇지 않다. 비용이 거의 들지 않으면서 가장 곤란한 시나리오 하나를 막아 주는 사소한 일이다.

이것이 하나의 체계가 되는 방식

열거한 기술은 저마다 따로 작동한다. 그러나 진짜 효과는 서로를 덮어 줄 때 나타난다.

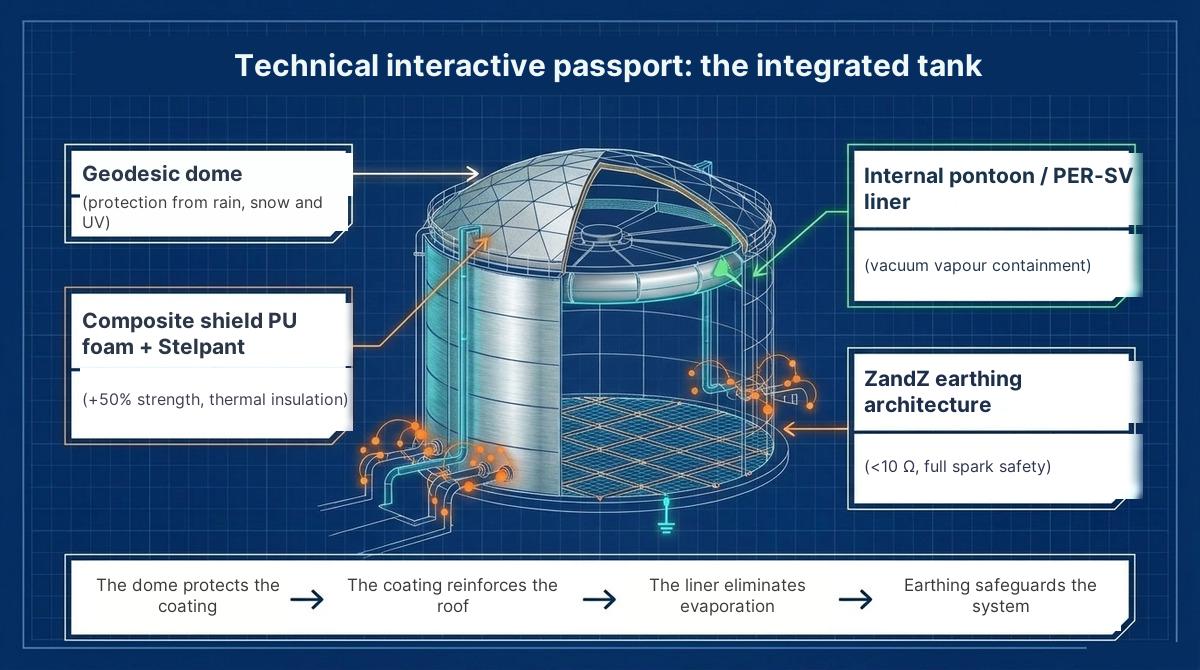

그림 8. 통합형 탱크: 돔, 복합 지붕, 내부 폰툰 또는 라이너, 2단계 접지

사슬의 논리는 이렇다. 돔은 지붕 피복을 강수와 자외선에서 지키고, 그래서 피복이 더 오래간다. 피복은 금속 온도를 잡아 주고 지지 능력을 높인다. 폰툰이나 라이너는 증기 공간을 없애고, 낙뢰는 불붙일 대상을 잃는다. 접지는 앞의 무언가가 작동하지 않았을 경우를 대비해 전체 체계를 보증한다. 어느 요소도 다른 요소를 대신하지 않지만, 저마다 다음 요소의 부담을 덜어 준다.

산업안전·보건 부서에는 업무의 내용이 달라진다. ‘칠하고, 청소하고, 실링을 갈고, 저항을 쟀다’는 연례 주기 대신 ‘점검하고, 기록하고, 계획했다’는 주기가 생긴다. 인력에 걸리는 부담도, 비상대응계획의 위험 구조도 달라진다.

경제성: 일회성 투자 대 끝없는 지출

가장 먼저 나올 질문은 이것이다. 얼마가 들고, 탱크가 어쨌든 돌아가는데 왜 필요한가. 나는 구체적인 금액이 아니라 비용 구조로 답한다. 금액은 단지마다 다르기 때문이다.

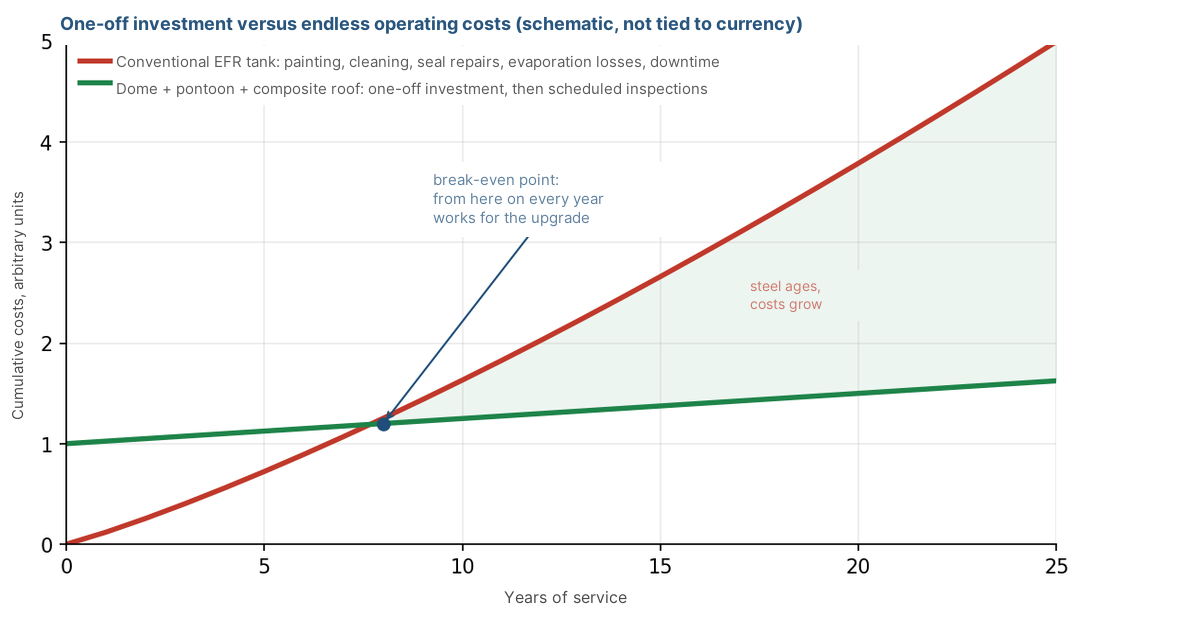

그림 9. 기존 탱크는 사용 기간 내내 운영비가 계속 늘어난다. 개선한 탱크는 일회성 투자와 계획 점검만 필요하다

기존 외부 부상지붕 탱크에서는 강재가 늙을수록 운영비가 늘어난다. 도장 주기가 짧아지고, 실링 보수가 잦아지며, 정지 시간이 늘고, 그동안 제품은 계속 증발한다. 개선한 탱크에서는 비용이 초기에 몰리고 그 뒤로는 계획 점검이 이어진다. 누적 비용이 같아지는 지점은 기후와 제품, 단지 상태에 따라 다르지만 언제나 존재하며, 그 지점을 지나면 해마다 개선 쪽에 유리해진다.

재무 부서와 대화할 때 쓸 수 있는 숫자가 셋 있다. 복합 보호를 적용한 개선 탱크의 보증 수명은 25년 이상이다. 돔과 라이너 설치 시 용접 작업량은 0이고, 이웃 설비는 멈추지 않는다. 유증기 배출과 호흡 손실은 거의 0에 가깝다. 첫 번째 숫자는 자본지출에 관한 것이고, 두 번째는 터미널이 놓치는 매출에 관한 것이며, 세 번째는 환경 부담금과 증발한 제품 1세제곱미터마다 누군가 값을 치렀다는 사실에 관한 것이다.

전체 패키지부터 시작하라고 권하지는 않는다. 결함 목록이 가장 긴 탱크 한 기를 골라 3년치 연간 운영비를 계산하고, 돔과 폰툰 제안과 비교해 보라. 보통 그것만으로도 예산 논의가 ‘왜 하느냐’에서 ‘어떤 순서로 하느냐’로 옮겨 간다.

스스로 점검해 보기

• 접지 설비 점검 규정은 어떤 문서를 근거로 삼고 있는가. 유류저장소 안전지침인가, 연방 안전규칙인가, 아니면 РД 153-39.4-078-01인가?
• 땅속 접지극을 마지막으로 파내어 확인한 것은 언제인가. 위에서 저항만 재고 끝낸 것은 아닌가?
• 최근 3년 동안 강수 후 부상지붕 위에 물이 고인 적은 몇 번인가. 그것이 일지에 남아 있는가?
• 7월 정오에 지붕 금속의 온도는 몇 도인가. 아무도 재지 않았다면 약 60 °C로 보라.
• 비상대응계획에 ‘부상지붕 침수’ 시나리오가 있는가. 야간에는 누가 그에 따라 움직이는가?
• 내일 감정이 바닥판에 부정적 결론을 낸다면 탱크는 며칠간 멈추게 되며, 대안은 있는가?
• 항공유 출하에는 알루미늄 관절 배관을 쓰는가, 강제 배관을 쓰는가?
• 단지 연간 예산 가운데 원인이 아니라 결과를 없애는 반복 작업에 들어가는 비중은 얼마인가?

맺음말

탱크 단지가 영원한 수리를 선고받은 것은 아니다. 내가 열거한 기술들은 특별한 것이 아니다. 돔과 내부 폰툰은 여러 해 동안 사업장에 서 있고, 라이너와 복합 피복은 가동 중인 터미널에서 쓰이며, 접지 요구사항은 모두에게 의무인 지침에 적혀 있다. 여기서 새로운 것은 하나뿐이다. 탱크를, 각 보호층이 다음 층의 부담을 덜어 주는 하나의 체계로 보는 시각이다.

산업안전 부서의 과제는 사고에 대응하는 것만이 아니라, 사고를 가능하게 하는 원인을 설비에서 없애는 것이다. 증기 공간이 없고, 지붕에 물이 고이지 않으며, 접지가 온전한 탱크는 단순히 불이 날 경로가 더 적은 탱크다. 내가 말하는 위험 관리란 바로 그런 것이다.

해법들의 기술 제원(API 650 Annex G / AWWA D108에 따른 돔, 고분자 라이너, 지붕 복합 피복, 접지 요구사항)은 제조사 자료와 현행 ‘유류저장소 및 석유제품 창고 안전지침’에 따라 제시했다. 특정 설비에 대한 구체적 해법의 선택에는 산업안전 감정이 필요하다.
